Paramétrer la serrure motorisée de sa porte d’entrée Zilten

Une porte d’entrée Zilten équipée d’une serrure motorisée nécessite une configuration adéquate pour exploiter pleinement ses fonctionnalités avancées. Cet article vous guide à travers le paramétrage des différents organes de commande compatibles avec votre porte Zilten.

Qu’est-ce qu’une serrure motorisée Zilten ?

La serrure motorisée Zilten associe un moteur électrique à un mécanisme de verrouillage. Dès que la porte est refermée, elle se verrouille d’elle‑même ; pour l’ouvrir, vous actionnez un des organes de commande (radio, filaire ou électrique) ; en cas de coupure de courant, il est toujours possible d’utiliser la clé pour ouvrir la porte d’entrée.

Modes de déverrouillage

1. Organes radio
Zilten propose cinq dispositifs sans fil : télécommande 4 canaux, lecteur d’empreintes, clavier à codes, lecteur de badges et lecteur cartes mains libres. Chacun utilise un ou deux canaux radio pour piloter le mécanisme.

2. Contact sec (< 1 s)
Le contact sec transmet une impulsion libre de potentiel <1s.

3. Impulsion électrique (< 1 s, 6–12 V AC ou 6–24 V DC)

Configuration des organes de commande Zilten

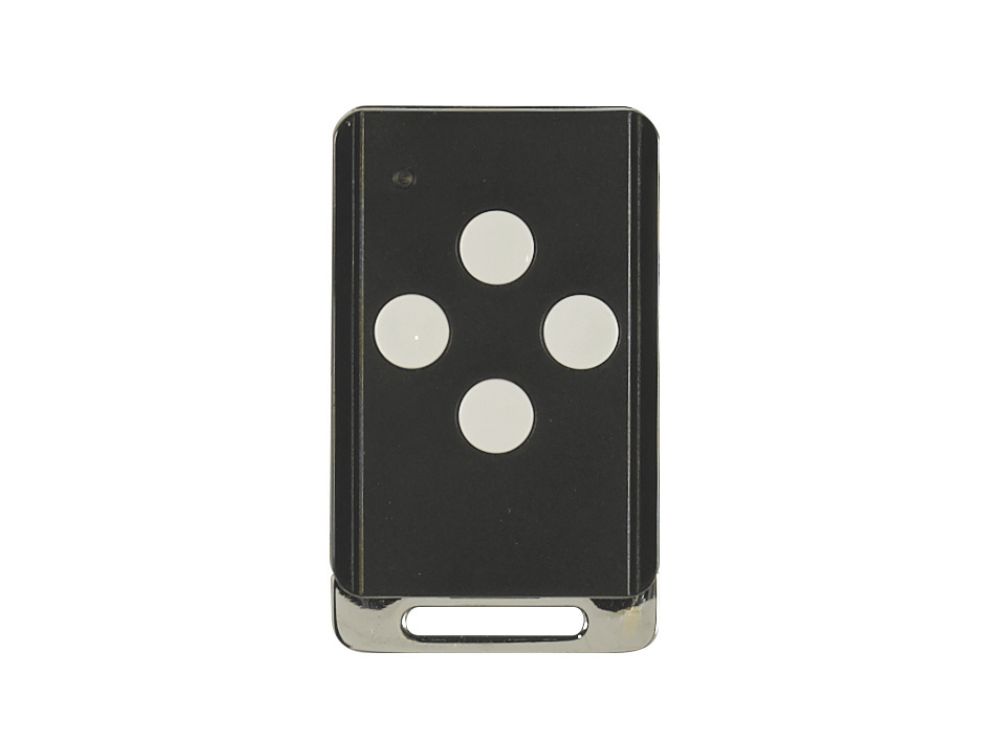

La radiocommande 4 canaux

Cette télécommande émet des signaux radio jusqu’à 50m selon l’environnement. Elle permet de gérer jusqu’à 4 systèmes radio compatibles (1 système = 1 canal = 1 bouton).

Pour ajouter et supprimer les radiocommandes, consultez les notices des récepteurs installés sur votre porte d’entrée.

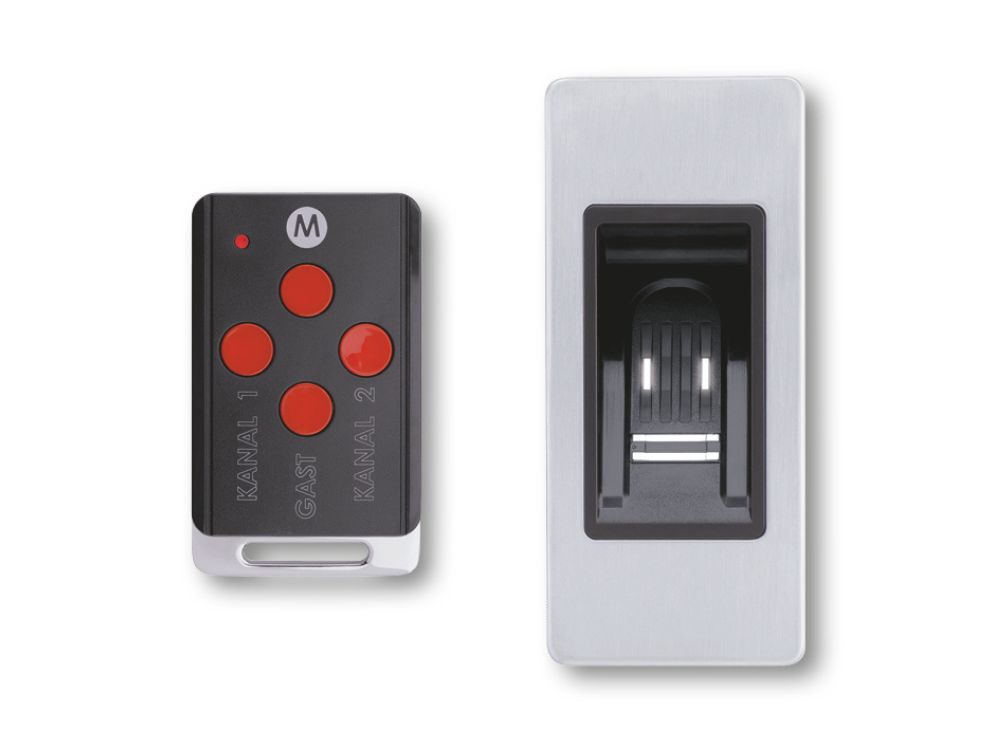

Le lecteur d’empreinte radio

Le lecteur d’empreinte radio doit être alimenté en 12 V DC. Sorti d’usine, il est déjà appairé sur le canal 1 si commandé avec le récepteur. En l’absence d’empreintes, les deux LEDs s’allument en rouge et vert ; s’il y a déjà des empreintes, elles sont blanches.

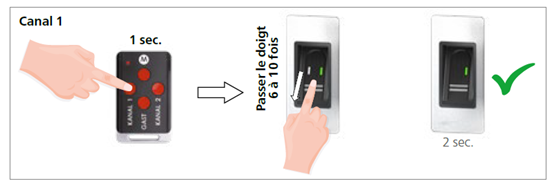

Programmer une empreinte utilisateur :

• Sur la télécommande maître, maintenez appuyé le bouton du canal (LED verte clignote 10 s).
• Passez votre doigt 6–10 fois sur le capteur. La LED verte s’accélère puis reste fixe = enregistrement réussi.
• Si la LED rouge clignote cinq fois, recommencez depuis l’étape 1.

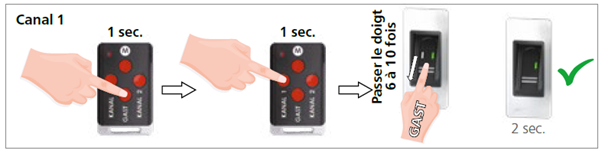

Programmer une empreinte invité :

• Appuyez 1 s sur « GAST » (LED blanche alternée).
• Dans les 10 s, maintenez le canal choisi (LED verte clignote).
• Passez le doigt invité 6–10 fois : la LED verte clignote de plus en plus vite puis deux secondes = terminé.
• En cas de cinq clignotements rouges, recommencez la programmation.

Pour toute suppression ou modification, reportez‑vous à la notice du lecteur d’empreintes.

Le clavier à codes radio

Ce dispositif sans fil fonctionne jusqu’à 100m et nécessite une alimentation 12VDC. Dès sa connexion au 12 V DC, le clavier s’active. Les codes d’usine sont 1111 (canal 1), 2222 (canal 2) et 99999999 (maître). Changez impérativement ces codes.

Programmer un nouveau code maître (8 chiffres) :

1. Activez le clavier en appuyant sur une touche
2. Appuyez sur [*], la LED verte clignotera lentement
3. Saisissez le code maître actuel (voir ci-dessus)
4. Appuyez sur [*], la LED verte clignotera plus vite
5. Appuyez à nouveau sur [*], la LED verte clignotera très rapidement
6. Saisissez votre nouveau code maître à 8 chiffres
7. Appuyez sur [*], les LEDs verte et rouge clignoteront
8. Ressaisissez le nouveau code maître
9. Appuyez sur [*] pour confirmer

Programmer un code d’ouverture (4 à 8 chiffres) :

1. Activez le clavier en appuyant sur une touche
2. Appuyez sur [*], la LED verte clignotera lentement
3. Saisissez le code maître
4. Appuyez sur [*], la LED verte clignotera plus vite
5. Saisissez le nouveau code suivi de « 1 » ou « 2 » pour l’attribuer au canal correspondant
6. Appuyez sur [*] pour confirmer

Utilisation quotidienne :

1. Activez le clavier en appuyant sur une touche
2. Saisissez votre code d’ouverture
3. La LED verte s’allume pendant 5 secondes si le code est correct

Pour toutes autres informations, référez-vous à la notice dédiée au clavier à codes radio.

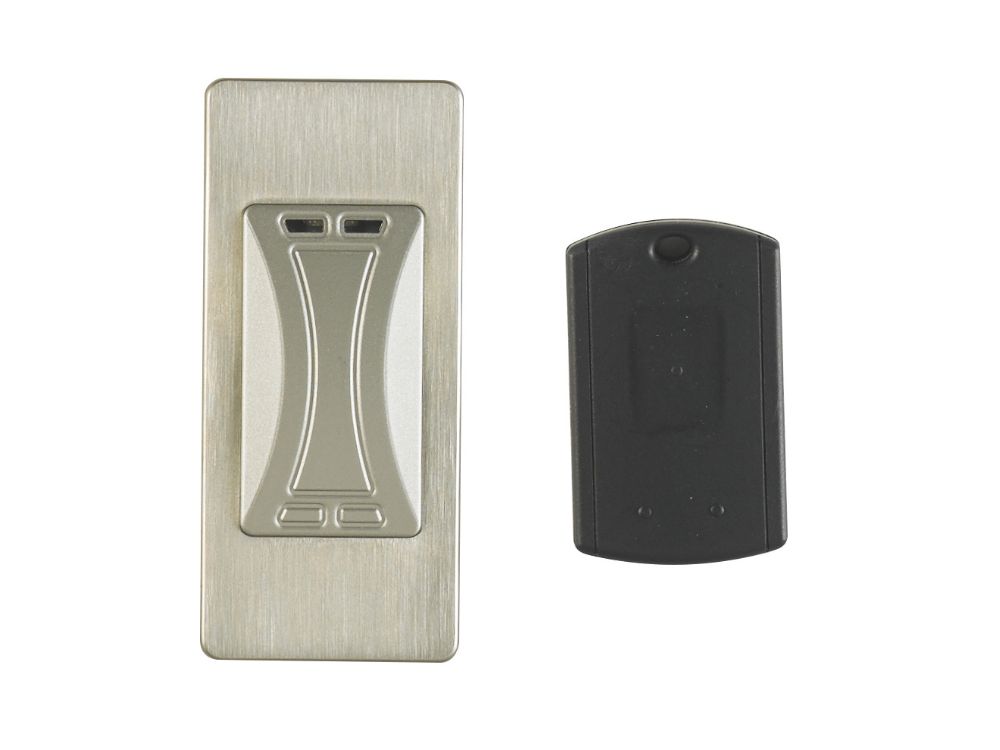

Le lecteur de badge radio

Le lecteur de badge radio émet des signaux d’ouverture sur 2 canaux distincts, permettant de contrôler jusqu’à 2 récepteurs radio compatibles. Chaque canal peut gérer jusqu’à 100 badges, avec la possibilité d’étendre cette capacité à 200 badges en attribuant 2 canaux à un récepteur.

Chaque badge est associé à un seul canal. Le lecteur de badge radio peut être installé sans fil, avec une portée radio d’environ 100 mètres et une alimentation en 12VDC. Les lecteurs de badge et les badges sont pré-appairés en usine sur le canal 1 lorsqu’ils sont commandés ensemble.

Programmer le badge d’ouverture

Une seule seconde est nécessaire au transpondeur radio pour reconnaître un badge. Pour ce faire, positionnez le badge d’ouverture perpendiculairement et au milieu du transpondeur radio. Assurez-vous que le badge est à une distance maximale de 30 mm du transpondeur radio pour garantir une lecture correcte.

Pour programmer le lecteur de badge radio, programmer/déprogrammer d’autres badges, ou même réinitialiser le lecteur de badge radio, référez-vous à la notice dédiée au badge radio.

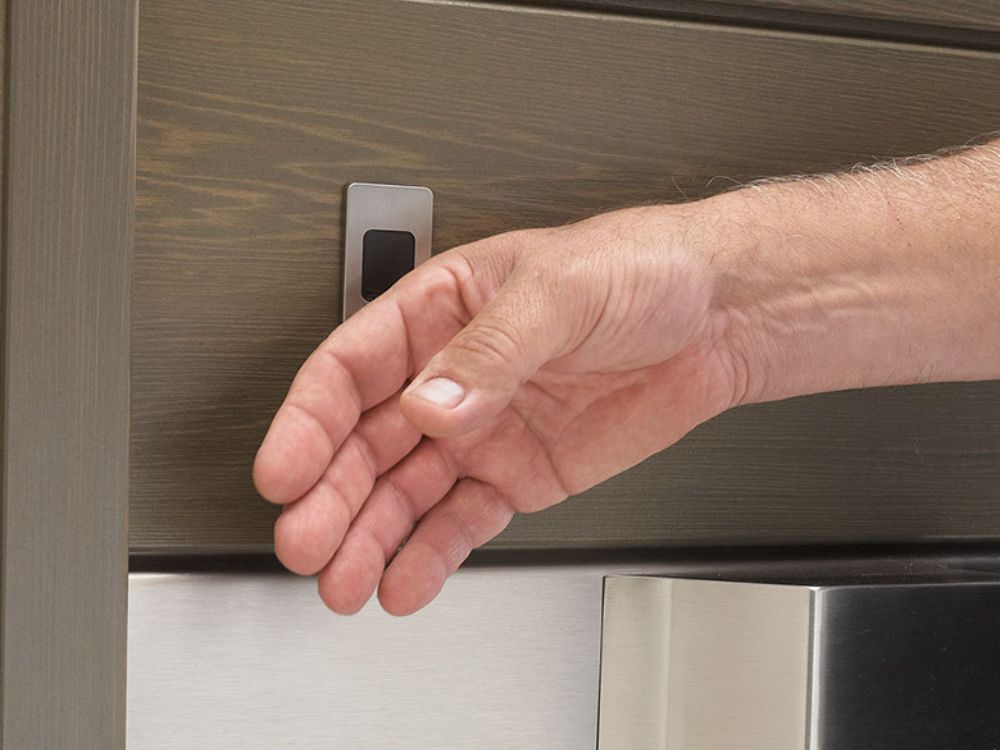

Le lecteur à carte mains libres

Le dispositif comprend une platine d’activation (effleurement) et un bouton intégré situé sur la carte. La portée d’effleurement est réglable, et la carte se désactive si immobile pendant 3 s.

Programmer les cartes mains libres

Procédez à la programmation des cartes mains libres en suivant les étapes suivantes :

• Porte légèrement entrouverte, appuyez sur le bouton de programmation du module carte mains libres pendant 1 seconde. La LED verte du module s’allumera pendant environ 2 secondes, puis clignotera lentement.
• Appuyez une fois sur le bouton de réglage (en haut au centre) de votre carte maître (boutons rouges) dans les 20 secondes. La LED verte du module carte mains libres s’allumera pendant 2 secondes, puis commencera à clignoter à intervalles d’une seconde.
• Appuyez deux fois dans les 20 secondes sur le bouton de transmissions de la carte secondaire pour être synchronisée. La LED verte du module radio Smart s’allumera pendant 4 secondes, et s’éteindra ensuite automatiquement.


La programmation de la carte est ainsi terminée et la carte pourra être utilisée pour l’ouverture de la porte.

Pour supprimer des cartes mains libres, ou pour désactiver la fonction d’effleurement, consultez la notice dédiée à la configuration des cartes mains libres.

Options de déverrouillage supplémentaires

• Contact sec : inclus dans tous les packs Zilten, raccordable via le câble universel ou le récepteur multifonction
• Impulsion électrique : disponible via le récepteur multifonction (composant optionnel)

Pour tout problème de fonctionnement, consultez le chapitre 9 de la notice globale Zilten. Notre service client reste à votre disposition pour vous aider à profiter pleinement du design et des fonctionnalités avancées de votre porte d’entrée Zilten.
